Raffreddamento locale quadri elettrici e trasformatori media tensione per processi industriali

Per un’azienda in provincia di Modena, Italia, specializzata nella produzione di blocchetti per pallet, abbiamo realizzato una soluzione atta a garantire il corretto funzionamento durante la stagione estiva dei trasformatori e dei quadri elettrici che alimentano le linee di trasformazione e produzione di blocchi di legno pressati.

Con l’intervento realizzato abbiamo ottenuto due importanti risultati:

  • Aumento dell’efficienza dei trasformatori;
  • Garanzia della continuità operativa dei quadri elettrici.

L’efficienza incrementale derivata dalla corretta temperatura dei sei trasformatori è stato il driver di progettazione, questo ha fatto si che il progetto abbia raggiunto un pay back naturale di 26 mesi, oltre alla garanzia di continuità operativa raggiunta nello stabilimento

I numeri del progetto:

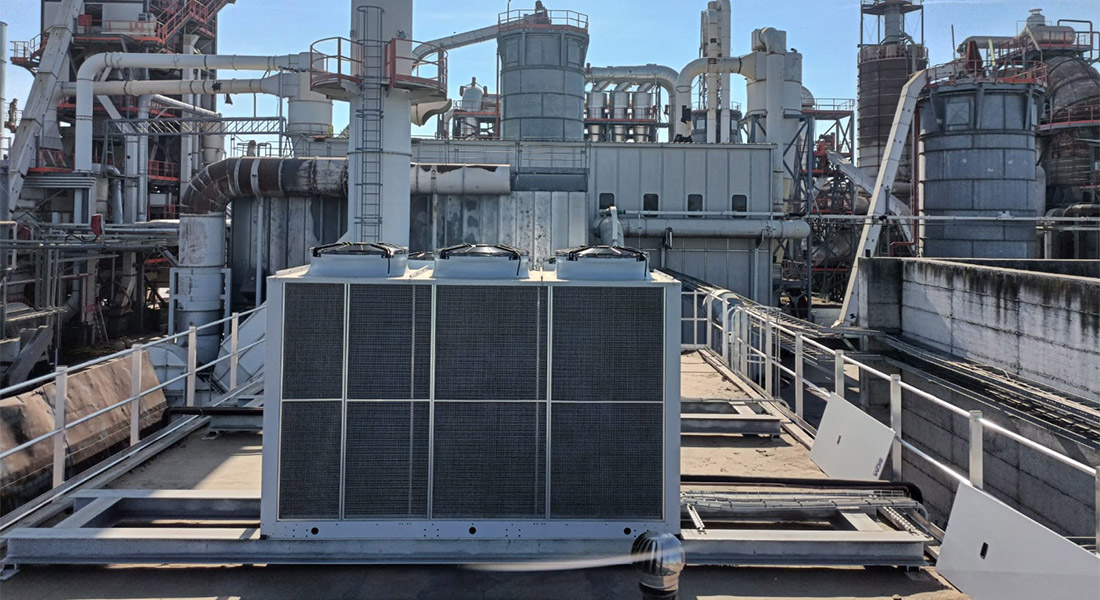

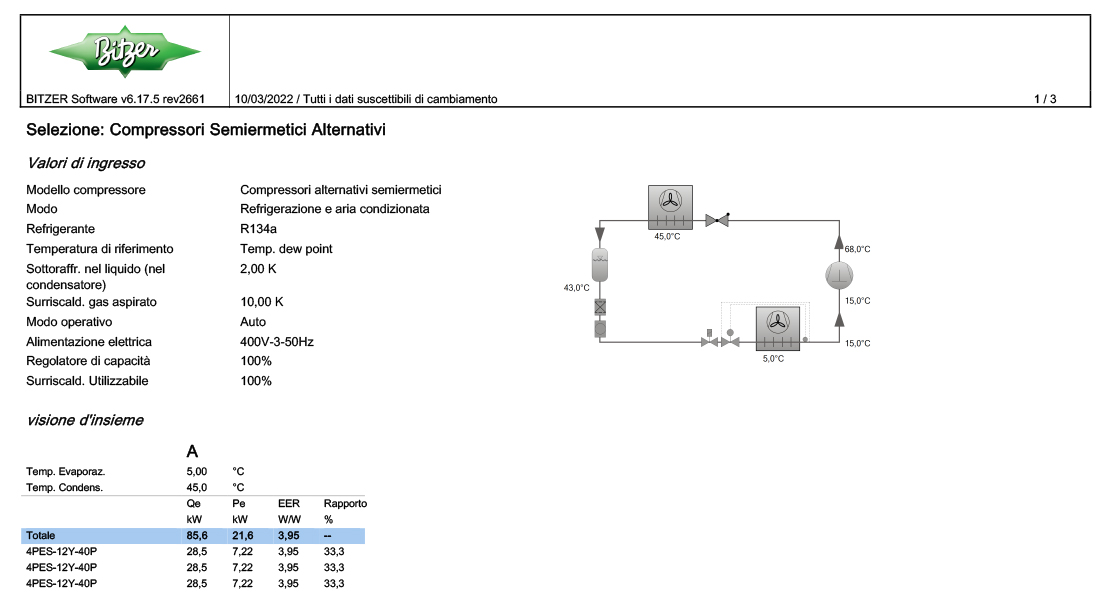

  • 4 centrali frigo SCM FRIGO mod. MCCV 3x150  Bitzer 4PES-12Y funzionanti ad R134A basso GWP
    • 340kW frigoriferi erogati in totale;
    • Assorbimento elettrico 86,4kW in totale;
    • Efficienza COP 3.95.

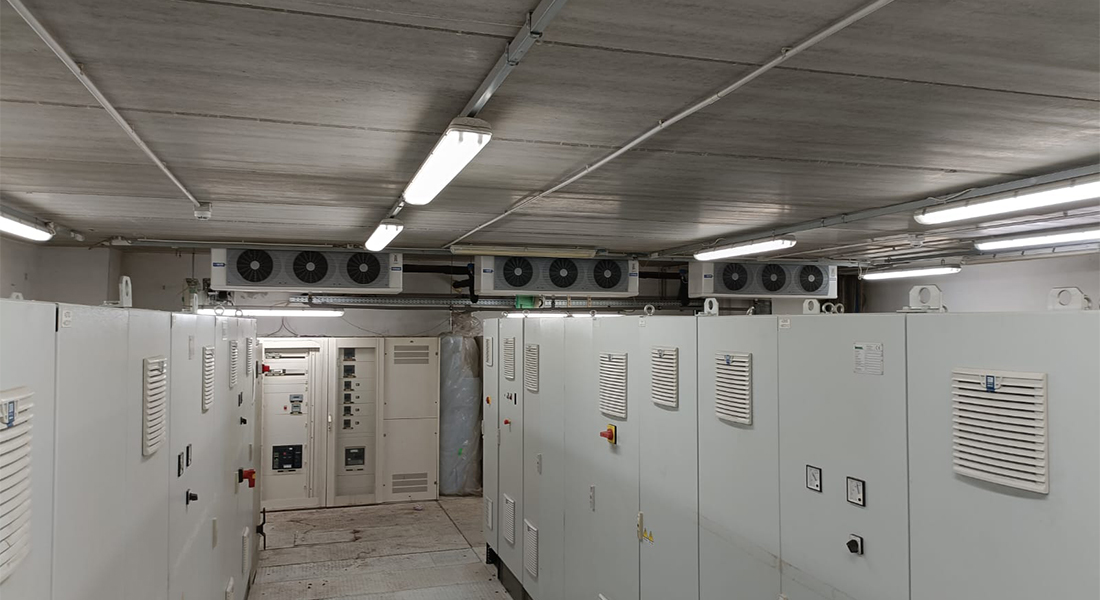

  • 12 evaporatori LU-VE mod. F35HC 213 N 7 con EC Fans ad alta efficienza
    • 420kW frigoriferi erogabili in totale;
    • Assorbimento elettrico ventole 19,8kW in totale .
